Internet of Things (IoT)

Internet of Things (IoT) adalah konsep yang menghubungkan berbagai perangkat ke internet untuk berkomunikasi dan berbagi data secara otomatis. Arduino, sebagai platform elektronik open-source, memainkan peran penting dalam pengembangan perangkat IoT karena sifatnya yang fleksibel, mudah diprogram, dan terjangkau.

Arduino dapat digunakan untuk mengontrol dan memantau berbagai sensor dan aktuator yang terhubung ke internet. Misalnya, kita dapat membuat sistem rumah pintar menggunakan Arduino, di mana sensor suhu atau kelembaban mengirimkan data ke platform cloud, memungkinkan pengguna untuk mengontrol perangkat seperti lampu atau AC dari jarak jauh melalui smartphone.

Beberapa modul yang sering digunakan bersama Arduino dalam proyek IoT meliputi:

• ESP8266 atau ESP32, modul WiFi yang memungkinkan Arduino terhubung ke internet.
• ensor, seperti sensor suhu, gerak, atau cahaya, untuk mengumpulkan data dari lingkungan.
• Relay dan aktuator untuk mengendalikan perangkat elektronik lainnya.

Menggabungkan Arduino dengan IoT tidak hanya meningkatkan fungsionalitas perangkat sehari-hari tetapi juga membuka peluang untuk otomatisasi yang lebih efisien dan interaktif. Dengan perkembangan teknologi yang pesat, Arduino menjadi pilihan ideal bagi para pengembang, baik profesional maupun hobiis, untuk menciptakan solusi IoT yang inovatif.

Di masa depan, aplikasi IoT berbasis Arduino diperkirakan akan semakin berkembang di berbagai bidang seperti pertanian, kesehatan, hingga industri.

Peranan Arduino untuk sistim IoT (internet of things)

Internet of things

Arduino memainkan peran kunci dalam sistem Internet of Things (IoT). IoT adalah konsep di mana berbagai perangkat fisik terhubung ke internet dan saling berinteraksi untuk memfasilitasi pertukaran data dan pengendalian yang otomatis. Berikut adalah beberapa peran Arduino dalam sistem IoT:

1. Pengendali Perangkat: Arduino dapat berfungsi sebagai otak dari sistem IoT, mengontrol berbagai perangkat fisik seperti sensor, aktuator, motor, lampu, dan banyak lagi. Dengan menggunakan Arduino sebagai pusat kontrol, perangkat-perangkat ini dapat dihubungkan ke internet dan dikendalikan dari jarak jauh melalui aplikasi atau platform IoT.
2. Pengumpul Data: Arduino dapat menghubungkan berbagai sensor fisik seperti sensor suhu, kelembaban, gerakan, cahaya, dan tekanan untuk mengumpulkan data dari lingkungan sekitarnya. Data ini dapat dikirim ke server atau cloud melalui koneksi internet untuk analisis dan pemantauan.
3. Komunikasi: Arduino dapat berperan dalam komunikasi antara perangkat IoT dan platform atau aplikasi yang terhubung. Arduino dapat menggunakan protokol komunikasi seperti Wi-Fi, Bluetooth, atau Ethernet untuk mengirim dan menerima data dari perangkat lain atau platform IoT yang terintegrasi.
4. Kontrol Otomatis: Dengan menggunakan Arduino, sistem IoT dapat mengambil keputusan dan melakukan tindakan otomatis berdasarkan data yang diterima dari sensor atau input lainnya. Misalnya, Arduino dapat mengontrol sistem pengaturan suhu berdasarkan data suhu yang diterima, atau mengontrol sistem keamanan rumah berdasarkan sinyal gerakan dari sensor.
5. Pengembangan Prototipe: Arduino memberikan platform yang fleksibel dan mudah digunakan untuk pengembangan prototipe IoT. Dengan menggunakan Arduino, pengembang dapat dengan cepat merancang, menguji, dan menyempurnakan ide-ide IoT mereka sebelum melakukan implementasi yang lebih besar dan kompleks.

Arduino memberikan kemampuan yang serbaguna dan biaya terjangkau untuk membangun sistem IoT. Dengan dukungan yang luas dari komunitas dan sumber daya online, Arduino menjadi platform yang populer untuk mengembangkan solusi IoT yang inovatif dan terjangkau.

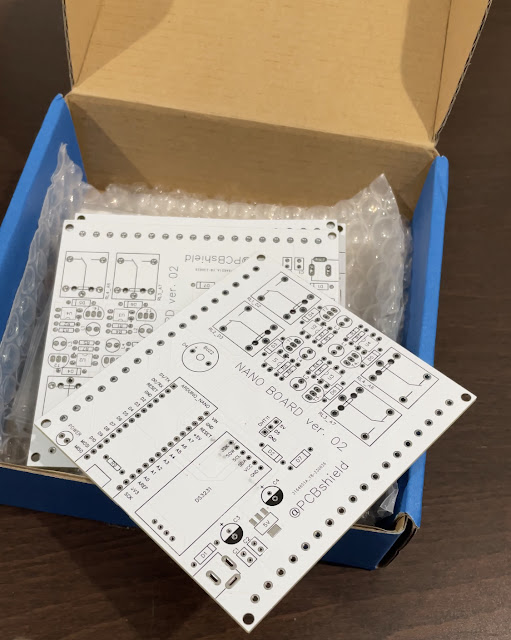

PCB Nano Board ver.02

Pcb Nano Board

Apakah anda pernah mengalami hal seperti ini:

• Ketika arduino akan dicoba tiba-tiba gagal upload
• Kemarin berhasil dicoba hari ini tiba-tiba bermasalah, terpaksa harus di bongkar kembali lalu pasang kembali, setelah itu arduino dapat berfungsi kembali dengan sensor-sensor
• Kadang kabel jumper pada pin arduino harus di goyang-goyang dulu supaya koneksi semua kabel berfungsi kembali
• Kadang kabel jumpernya bermasalah (putus pin nya)
• Sudah pasang relay tetapi tegangan yang diperlukan kurang sehingga relay tidak bekerja

Untuk mempersingkat waktu akhirnya saya desain satu unit PCB (printed circuit board) dimana PCB ini dapat digabungkan dengan Arduino Nano dan modul lainnya seperti 4 unit relay, modul RTC (real time clock), buzzer, dan sensor suhu DHT11/22. Untuk memasang kabel jumper nantinya tidak lagi menggunakan model tancap ke pin header arduino (yang sering bermasalah karena longgar), tetapi sudah menggunakan model terminal screw, adalah lubang kabel yang bisa di jepit atau di kencangkan dengan sekrup, ini berfungsi untuk mengurangi masalah longgar kabel jumper pada sensor yang dapat mengakibatkan masalah gagal upload, tidak terhubung atau error program.

Jadi untuk memasangkan sensor-sensor lainnya kabel dapat dipasangkan pada terminal secrew yang sudah dirancang pada bagian kiri dan kanan, lihat pada foto lubang yang sejajar sebelah kiri dan sebelah kanan, itu nantinya untuk pasang terminal screw.

Arduino nano pun nantinya hanya di tancapkan saja pada pcb nano board ini sehingga dapat terpasang dengan kuat tidak mudah goyang dan bikin error. Untuk lebih jelasnya apa saja fitur yang ada pada pcb nano board ini:

• Dilengkapi dengan pin header female untuk pasang arduino nano, langsung tancapkan saja arduino nano diatasnya.
• Dilengkapi dengan pin header untuk pemasangan modul RTC (real time clock), dapat difungsikan sebagai pengontrol waktu
• Dilengkapi dengan Buzzer, dapat digunakan untuk notifikasi alarm dan notifikasi suara lainnya
• Dilengkapi dengan 4 unit relay yang sudah integrasi dengan arduino nano dan pengaman optocoupler. 4 unit relay ini dapat difungsikan sebagai sakelar on/off
• Ada regulator 5 volt untuk tegangan relay
• Dudukan terminal screw di kiri dan kanan
• PCB nano board ini juga sudah dilengkapi dengan keterangan tulisan/text kode pin pada bagian bawah pcb, untuk memudahkan anda dalam riset dan pemasangan modul sensor lainnya.

Tampak atas PCB Nano Board

Tampak bawah terlihat ada keterangan PIN

Jadi hanya dengan PCB board nano ini anda dapat mempersingkat waktu dan bisa langsung digunakan untuk alat IOT:

1. Sakelar on/off yang dapat diatur dengan waktu atau delay
2. Mengetahui temperatur dan humidity
3. Alarm

 Bagaimana menurut anda?
