Pilih mana? AVOmeter analog atau AVOmeter digital

Avometer Analog

AVOmeter, atau yang biasa disebut juga multimeter, adalah alat yang digunakan untuk mengukur berbagai parameter listrik seperti tegangan, arus, dan hambatan. Terdapat dua jeni AVOmeter yang umum digunakan, yaitu AVOmeter analog dan digital. Berikut ini adalah perbedaan antara keduanya:

• Avometer analog menggunakan jarum penunjuk dan skala yang tercetak pada panel alat untuk menampilkan hasil pengukuran. Jarum akan bergerak sesuai dengan nilai yang diukur, dan pengguna harus membaca nilai secara visual dari skala yang ada. Sementara itu, AVOmeter digital memiliki layar digital yang menampilkan hasil pengukuran dalam bentuk angka. Pengguna cukup melihat hasil angka pada layar untuk membaca nilai yang diukur.
• Avometer digital umumnya lebih akurat daripada AVOmeter analog. Alat digital menggunakan teknologi semikonduktor yang canggih untuk mengukur dan menampilkan angka dengan presisi yang lebih tinggi. Sementara itu, AVOmeter analog mungkin memiliki ketidakpastian yang lebih besar karena adanya faktor-faktor seperti toleransi komponen, keausan mekanis, atau ketikdaksempurnaan pembacaan skala visual.

Avometer Digital

Demikian penjelasan singkat perbedaan AVOmeter analog dan digital, pastikan dalam memilih AVOmeter faktor-faktor seperti akurasi yang dibutuhkan, kemudahan penggunaan, dan anggaran yang tersedia dapat menjadi faktor pertimbangan penting. Harga AVOmeter analog biasanya lebih murah dibandingkan dengan AVOmeter digital. Pada akhirnya, pilihan tergantung pada kebutuhan dan preferensi individu pengguna.

NodeMCU CH340 Esp8266

NodeMCU CH340 Esp8266 Lolin Wifi ini adalah yang paling banyak digunakan untuk projek eksperimen IOT (internet of thing). Selain harganya yang murah, Esp8266 adalah yang paling mudah di praktekkan.

Esp8266 ini dapat diprogram menggunakan aplikasi Arduino IDE atau aplikasi berbayar seperti CADIO. Dengan aplikasi CADIO anda tidak perlu membuat koding, anda hanya melakukan proses upload Firmware sesuai model Esp8266, setelah upload firmware, kemudian download aplikasi Cadio untuk android atau iOS, setelah download anda bisa melakukan proses koneksi dan konfigurasi. Setelah konfigurasi selesai anda dapat mengoperasikan Esp8266 melalui smartphone tanpa perlu membuat koding.

Jika anda ingin mempelajari lebih luas lagi anda bisa membuat koding dan meng-upload ke Esp8266 dengan menggunakan aplikasi Arduino IDE.

Power supply untuk breadboard

Power supply breadboard

Ini adalah power supply untuk di tancapkan pada Breadboard, power supply (psu) ini memiliki tegangan output 5V dan 3.3V, cocok untuk eksperimen pada breadboard. Anda bisa lebih leluasa karena tidak lagi kekurangan tegangan untuk projek prototipe.

Hal ini pernah saya alami ketika saya sedang membuat projek atau eksperimen 6 relay 5V yang di operasikan menggunakan board Esp8266, sementara board Esp8266 hanya memiliki tegangan keluaran (output) sebesar 3.3V, pada saat diuji coba board 6 relay, hasilnya hanya lampu led pada relay saja yang aktif atau menyala, sementara relay tidak berfungsi, setelah saya periksa ternyata relay yang saya beri tegangan 3.3V tidak dapat mendukung eksperimen 6 relay langsung dari Esp8266. Hal hasil saya harus membuat paralel tegangan 5V dari modul arduino, dan eksperimen berhasil dapat menggerakkan 6 unit relay.

Karena agak ribet harus paralel tegangan dari board lain, saya coba cari di toko online power supply untuk breadboard, ternyata ada yang menjual power supply khusus untuk breadboard.

Power supply untuk breadboard

Power supply ini rupanya bagus dan praktis, sudah dilengkapi dengan regulator 5V dan 3.3V, tegangan masukan (input) bisa dari adaptor atau USB. Cara pakainya juga mudah cuma di tancapkan saja langsung ke breadboard, praktis banget!



Pcb yang dapat digabungkan dengan arduino uno

Tampak atas

Alat atau pcb ini dapat digabungkan dengan Arduino UNO, berfungsi untuk menggerakkan dua unit relay dan INPUT/Switch, dilengkapi juga dengan tegangan sebesar 9V untuk tegangan Input Arduino UNO, dan tegangan 12V untuk menggerakkan 2 unit relay 12V.

Pin atau kaki dibagian bawah untuk dihubungkan ke arduino uno.

Dengan kata lain alat ini berfungsi untuk meng-triger alat lainnya seperti sensor loop detector, switch, sensor infrared dan sensor lainnya. Dua unit relay berfungsi untuk menggerakkan sakelar AC atau DC dapat disesuaikan dengan kebutuhan, bisa untuk ON OFF lampu, pompa air, barrier gate atau alarm. Alat ini juga bisa digunakan untuk eksperimen.

Software desain pcb gratis

Banyak yang tanya pada saya, pakai software apa untuk membuat desain pcb-nya? saya hanya bilang menggunakan software gratis berbasis web yaitu EasyEDA. Mengapa saya pilih EasyEDA? karena mudah untuk dipelajari, bisa online atau offline, daftar pustaka komponen yang sangat lengkap selain itu sudah terintegrasi dengan JLCPCB (pabrik pembuat pcb). Hasil desain bisa di export ke file Gerber dan bisa langsung minta dibuatkan penawaran dan produksi di JLCPCB, dengan waktu produksi yang cepat dan pengiriman yang cepat juga (sesuai pilihan).

Enaknya menggunakan software EasyEDA bukan hanya membuat desain pcb saja tetapi kita juga bisa memulai pertama kali membuat sirkuit, lalu ada sirkuit simulator gunanya untuk menguji sirkuit apakah sudah benar atau masih ada kesalahan, lengkap ada alat multimeter, osciloscope, signal generator, wattmeter, dan logic analyzer.

capture from EasyEDA software

Untuk yang ingin download bisa langsung klik disini software ini gratis bisa di unduh untuk Windows, MAC dan Linux.

Bagi yang penasaran engga ada salahnya dicoba, untuk yang hobi elektro cocok banget untuk bikin projek prototipe dan lain-lain.

Cadio home automation untuk esp8266

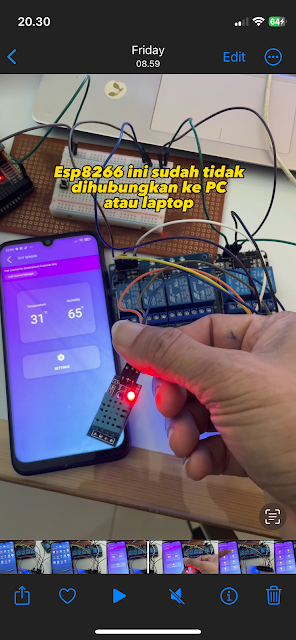

Eksperimen esp8266

Beberapa waktu lalu saya coba mencari tahu melalui youtube bagaimana cara mengoperasikan esp8266 melalui smartphone, banyak sekali youtuber yang memberikan tutorialnya, namun ada satu yang membuat saya penasaran ketika saya sudah menonton tutorialnya dari youtube.

Nama aplikasinya adalah CADIO, mengapa penasaran? karena kemudahan dalam prakteknya, yaitu:

1. Tanpa harus membuat kode (code) dan upload
2. Hanya download firmware sesuai dengan model esp-nya
3. Upload firmware ke esp8266, lakukan penghapusan, kemudian mulai memasukkan firmware, download --> klik disini untuk tutorial lengkap bisa klik disini
4. Dowload Cadio home automation untuk Android atau iOS --> klik disini
5. Install Cadio di smartphone sampai selesai
6. Configurasi pin yang diperlukan (perlu pengetahuan pinout atau datasheet esp8266)
7. Hubungkan ke wifi dan password

Jika sudah terhubung antara smartphone dan esp8266, lalu saya dapat mengoperasikan relay untuk on off lampu tanpa harus membuat koding karena Cadio sudah melakukan proses semua melalui teknologi AI.

Penasaran engga? coba saja...

Cadio Home Automation

Breadboard itu apa?

Breadboard

Breadboard adalah alat yang digunakan dalam elektronika untuk merancang dan menguji sirkuit listrik secara sementara. Dalam desain sirkuit elektronik, breaboard digunakan untuk membuat prototipe sirkuit sebelum menggabungkan ke dalam papan sirkuit atau mencetak PCB secara permanen.

Sirkuit atau skema sebelum dibuatkan PCB lebih baik harus di coba dulu dengan cara merangkai komponen lalu di coba apakah rangkaian sesuai dengan sirkuit atau tidak, berhasil atau tidak? jika anda langsung merangkai komponen dengan cara di solder, jika benar atau berhasil ini pertanda baik, namun jika gagal Anda akan kerepotan untuk mengulangnya kembali bukan? nah... dengan papan breadboard lah Anda akan aman melakukan uji coba, karena papan, breadboard dapat merangkai komponen hanya dengan menancapkan saja kaki-kaki komponen tanpa perlu menyolder, sehingga jika terjadi kesalahan Anda dapat dengan mudah melepas atau mengulangnya kembali sampai berhasil.

Breadboard terdiri dari sebuah papan plastik dengan sejumlah lubang kecil yang diatur dalam baris dan kolom. Lubang-lubang ini dirancang untuk menampung kaki-kaki komponen elektronik seperti resistor, kapasitor, transistor, dan IC (Integrated Circuit). Breadboard memiliki kontak logam di dalamnya yang terhubung secara permanen dalam pola tertentu, sehingga memungkinkan kaki-kaki komponen untuk saling terhbung secara sementara.

Dengan alat ini Anda dapat dengan mudah melakukan eksperimen dan pengujian sirkuit. Dengan menggunakan breadboard, Anda dapat dengan cepat menyusun atau merangkai komponen elektronik tanpa perlu melakukan soldering.

Jadi breadboard adalah alat yang sangat penting untuk Anda yang hobi elektronika atau memang belajar elektronika, breadboard juga memiliki kaki penyambung sehingga breaboard dapat di bentuk menjadi besar atau memanjang. Eksperimen menjadi mudah dan tidak perlu takut ada kegagalan.
